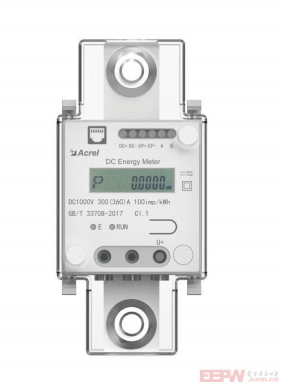

1 概述 Overview

DJSF1352-D导轨式直流电能表主要针对直流充电桩设计，可测量直流系统中的电压、电流、 功率以及电能等。 The DJSF1352-D rail-mounted DC power meter, specifically designed for DC charging piles, is capable of measuring voltage, current, power, and energy, among other parameters

2 型号 Model

型号 Model 说明 Clarification

DJSF1352-D-360 直流电能表(最大测量电流 360A) DC Energy Meter(Maximum current 360A)

DJSF1352-D-600 直流电能表(最大测量电流 600A) DC Energy Meter(Maximum current 600A)

DJSF1352-L 液晶显示模块（用于 DJSF1352-D-600 扩展显示） LCD Display Module(For DJSF1352-D-600 extended display)

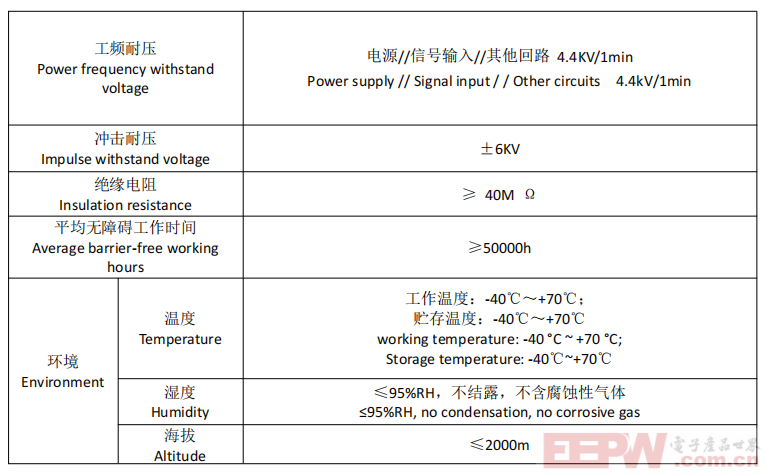

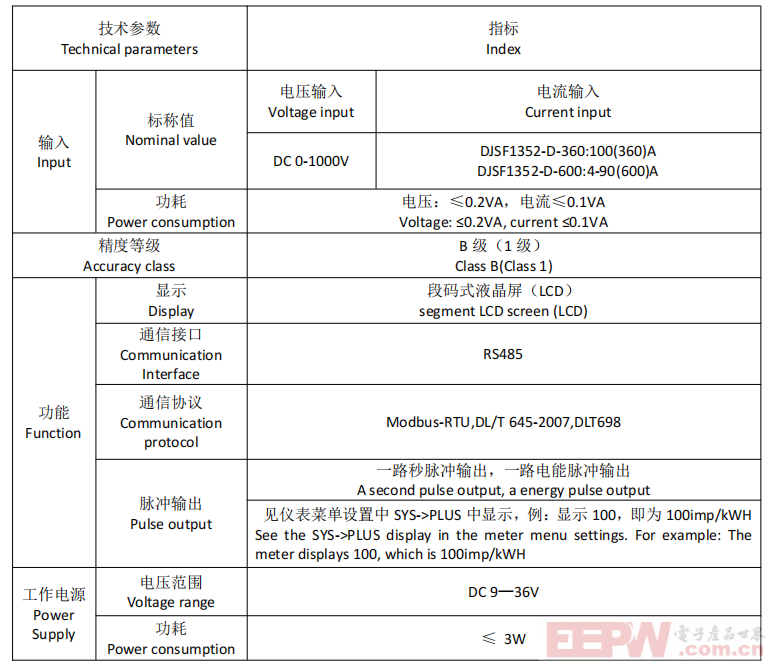

3 技术参数 Technical parameters

4 安装指南 Installation guide

4.1 外形及安装尺寸 Shape and installation dimensions

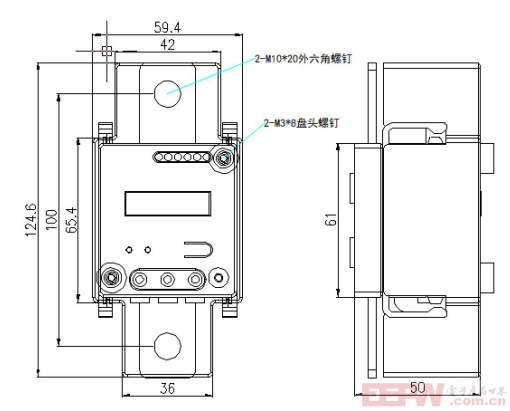

(1) DJSF1352-D-360

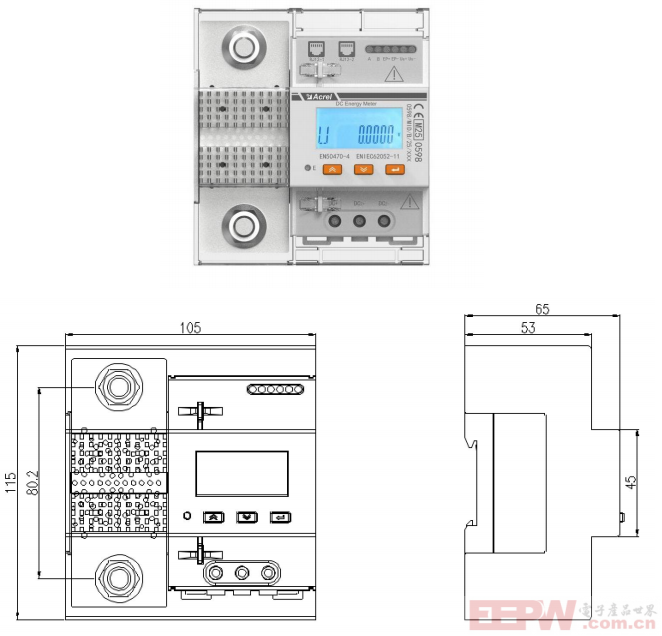

(2) DJSF1352-D-600

(3) DJSF1352-L

4.2 产品安装 Product installation

采用标准的 DIN35mm

导轨式安装 The meter adopts the standard DIN35mm rail-mounting design.

4.3 端子及接线 Terminals and wiring

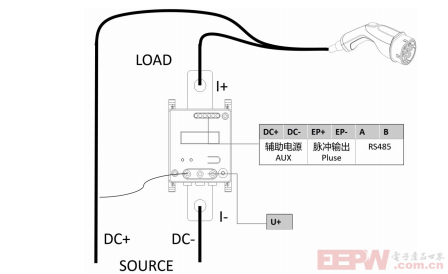

(4) DJSF1352-D-360

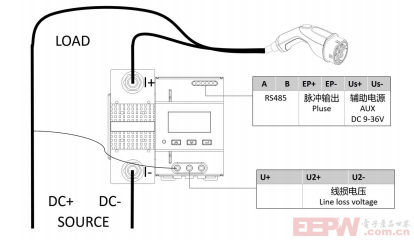

(5) DJSF1352-D-600

(1) 扩展 RS485 通讯端子（RJ12 口） Expanded RS485 communication terminal (RJ12 port)

用于扩展显示模块（见4.4） For expanding the display module(see 4.4

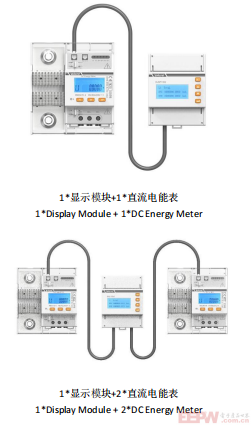

4.4 显示模块接线 Display module wirg
