工业自动化系统

在工业自动化系统中，传感器和执行器是核心组件。信号隔离栅用于隔离这些组件与控制系统之间的信号，以防止电气噪声和干扰对系统性能的影响。

例如，在压力传感器、温度传感器等与PLC（可编程逻辑控制器）或DCS（分布式控制系统）之间的连接中，信号隔离栅能够确保信号的准确传输。

实际应用案例

PLC控制系统

在PLC控制系统中，信号隔离栅用于隔离传感器信号和执行机构之间的连接。例如，在锅炉PLC控制系统中，将阀门定位器中的反馈信号输入给信号隔离器，再把隔离输出信号输送给DCS、PLC控制室。这种方式能够有效地解决电磁干扰及高频信号渗入的问题，提高系统的可靠性和稳定性。

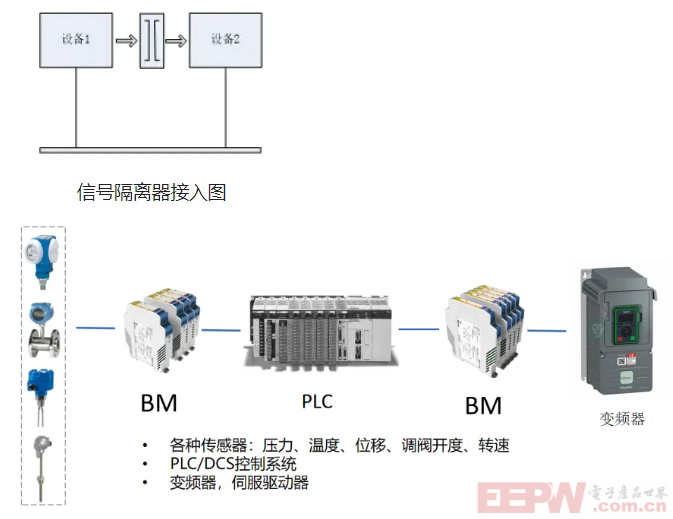

设备应用实例图

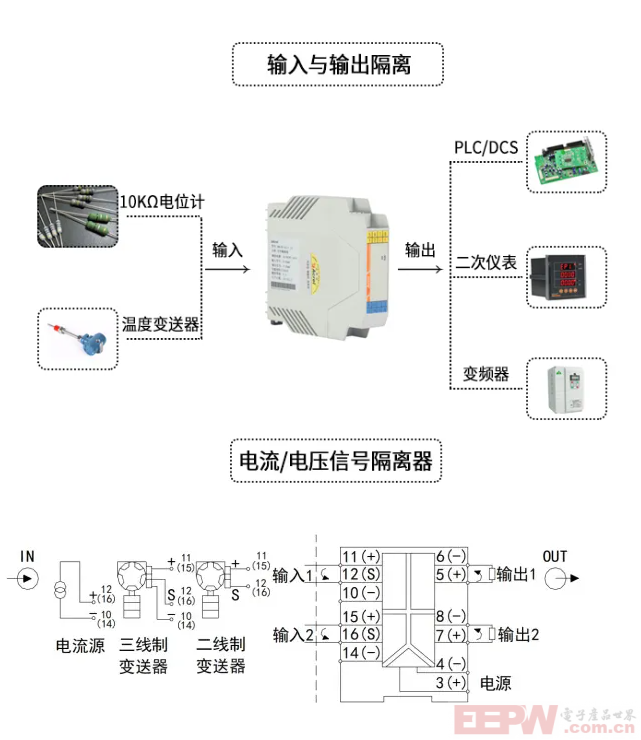

输入与输出隔离

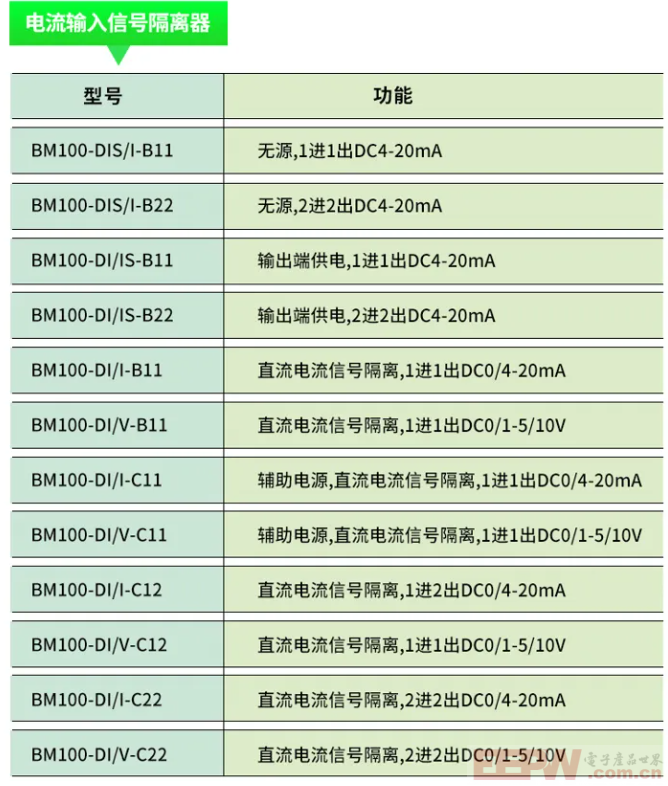

选型——电流输入信号隔离器

1、无源类型、输出端供电类型

2、1进1出、1进2出、2进2出

3、壳体12.5mm、22.5mm

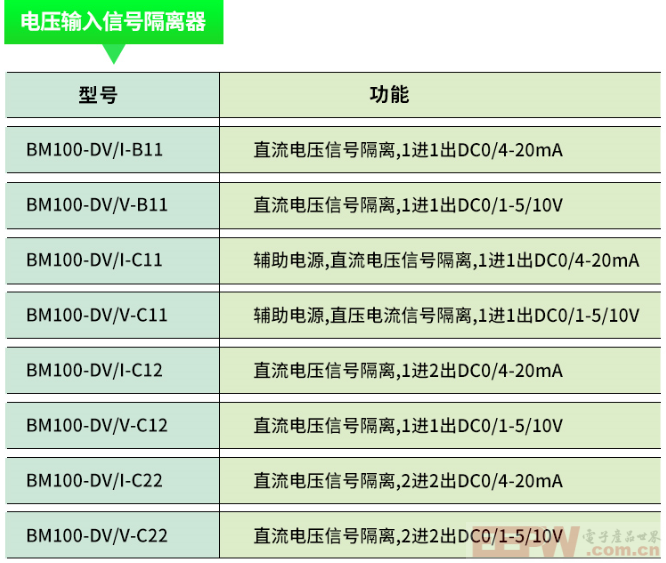

选型——电压输入信号隔离器

1、DC20-35V供电，AC/DC85-265V供电

2、1进1出、1进2出、2进2出

3、壳体12.5mm、22.5mm

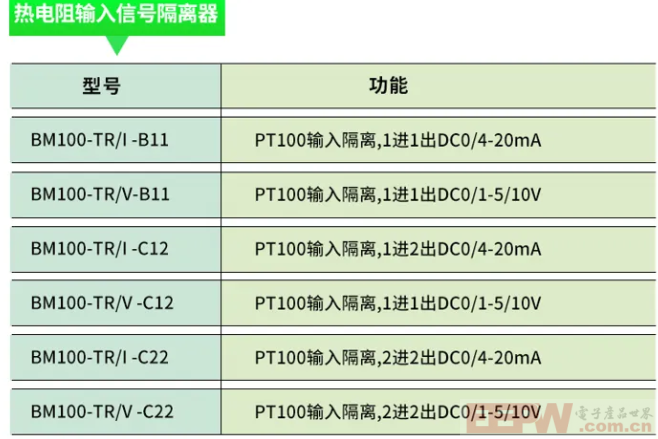

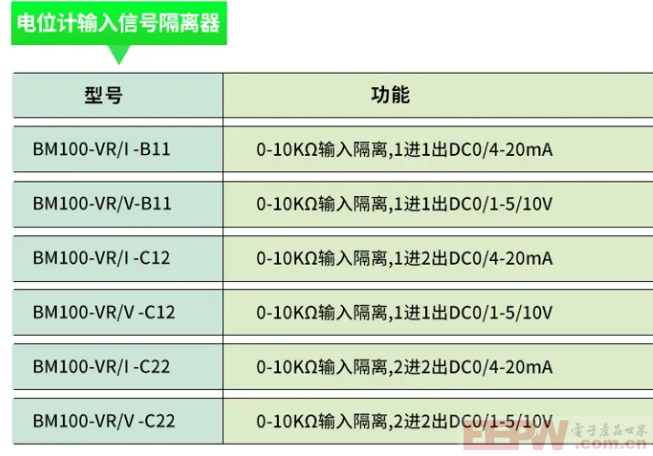

选型——热电阻/电位计输入信号隔离器

1、DC20-35V供电，AC/DC85-265V供电

2、1进1出、1进2出、2进2出

3、壳体12.5mm、22.5mm

工业自动化系统信号隔离栅的选型参数包括输入信号参数、输出信号参数、隔离能力参数以及其他重要参数如输入/输出特性、工作环境、精度与线性度、功耗与安装方式等。在选型时，需要根据实际应用需求、系统要求以及工作环境来综合考虑这些参数，以确保所选的信号隔离栅能够满足系统的稳定性和安全性要求。
